كيفية إصلاح موصل RCA المكسور لكاميرا الرجوع للخلف

المقدمة

قد يبدو إصلاح موصل RCA المكسور لكاميرا النسخ الاحتياطي كمهمة شاقة، ولكن مع التوجيه الصحيح، يمكن تحقيقه حتى للمبتدئين. يلعب موصل RCA دورًا حيويًا في نقل إشارات الفيديو من الكاميرا إلى وحدة العرض. يمكن أن يؤدي الموصل المكسور إلى فقدان تغذية الفيديو، مما يعرّض سلامة ووظائف نظام النسخ الاحتياطي في مركبتك للخطر. ستوفر لك هذه المقالة دليلًا خطوة بخطوة لتشخيص وإزالة واستبدال موصل RCA التالف. بنهاية هذا الدليل، يجب أن يكون لديك نظام كاميرا احتياطية يعمل وثقة لمعالجة مشكلات مشابهة في المستقبل.

الأدوات والمواد اللازمة

قبل الغوص في عملية الإصلاح، اجمع جميع الأدوات والمواد اللازمة لضمان سير العمل بسلاسة. إليك قائمة بما ستحتاجه:

1. موصلات RCA بديلة: تأكد من أنها تتطابق مع مواصفات الموصلات الأصلية.
2. مفكات براغي: مجموعة من مفكات البراغي بأحجام مختلفة ستكون مفيدة للوصول إلى الأجزاء المختلفة.
3. مقشرات الأسلاك: ضرورية لإزالة العزل عن الأسلاك.
4. كاوٍ للحام وأسلاك لحام: ضرورية لإجراء اتصالات كهربائية آمنة.
5. أنابيب تقلصية حرارية: لعزل وحماية الاتصالات المحلومة حديثًا.
6. جهاز متعدد القياسات: لتشخيص الاستمرارية الكهربائية والتحقق من وجود دوائر قصيرة.

وجود هذه الأدوات والمواد جاهزة سيجعل عملية الإصلاح أكثر سلاسة ويزيد من احتمالية نجاحها.

الاحتياطات الأمنية

أثناء العمل مع المكونات الإلكترونية، من الضروري اتباع الاحتياطات الأمنية لمنع الحوادث أو حدوث المزيد من الضرر. إليك بعض النصائح:

1. افصل البطارية: قبل بدء أي عملية إصلاح، افصل بطارية السيارة لتجنب الصدمة الكهربائية أو الدوائر القصيرة.
2. اعمل في منطقة جيدة التهوية: يمكن أن ينتج اللحام أبخرة ضارة إذا تم استنشاقها. تأكد من أن منطقة العمل جيدة التهوية.
3. ارتدِ نظارات واقية وقفازات: احمِ عينيك ويديك من المخاطر المحتملة، خاصة عند اللحام.
4. تجنب ملامسة الكاوي الساخن: يمكن أن تصل كاويات اللحام إلى درجات حرارة عالية للغاية، لذا كن حذرًا وتجنب الحروق.
5. حافظ على الترتيب: حافظ على ترتيب مساحة العمل لتجنب فقدان الأجزاء الصغيرة وضمان عملية إصلاح سلسة.

اتباع هذه الاحتياطات الأمنية سيقلل من المخاطر ويضمن سير إصلاحك بسلاسة.

تشخيص المشكلة

قبل المتابعة مع الإصلاح، من الضروري تشخيص المشكلة بدقة للتأكد من أن المشكلة تكمن في موصل RCA. إليك كيفية القيام بذلك:

1. الفحص البصري: تحقق من التلف المرئي، مثل الأسلاك المهترئة أو الموصلات المكسورة أو التآكل.

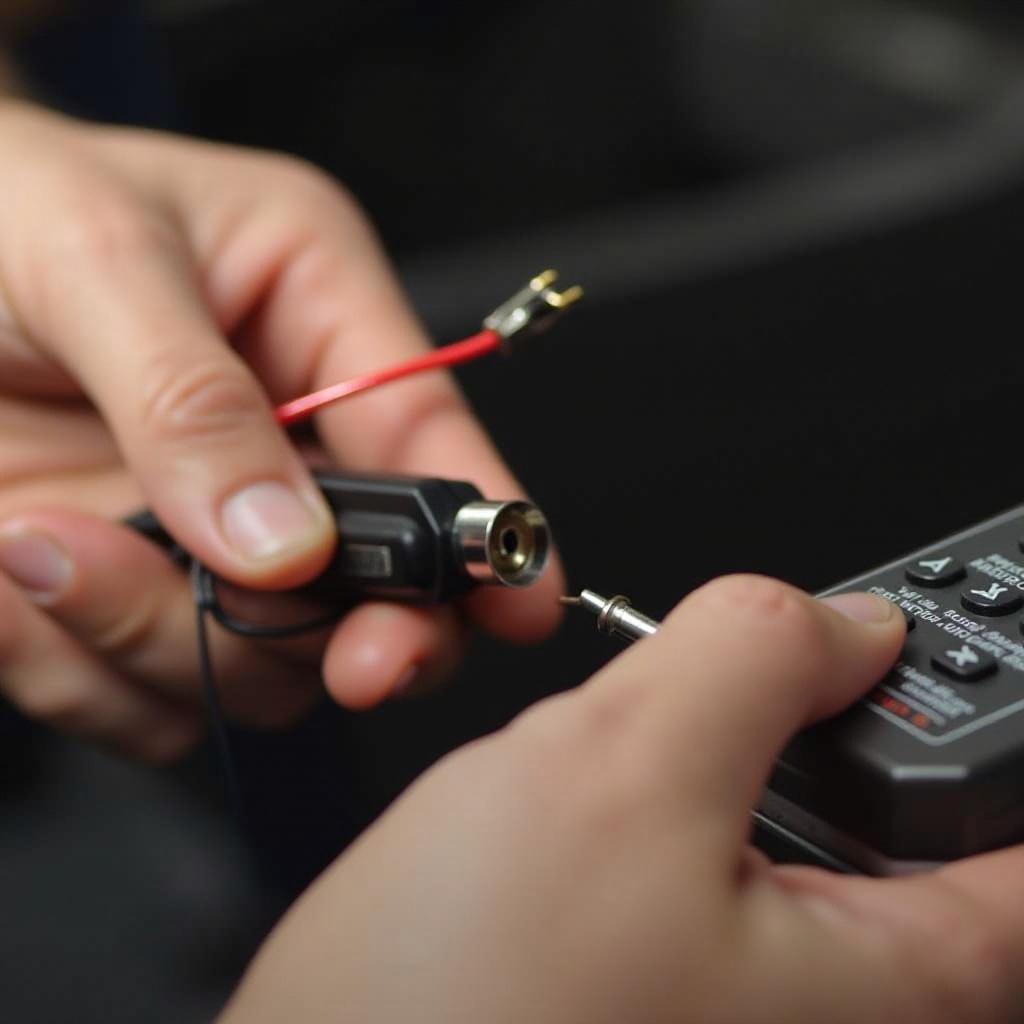

2. استخدم جهاز متعدد القياسات: اضبط الجهاز على اختبار الاستمرارية. ضع المجسات على أطراف موصل RCA للتحقق مما إذا كانت الدائرة مكتملة. إذا لم تكن هناك استمرارية، فمن المرجح أن الموصل تالف.
3. تحقق من الاتصالات: تأكد من أن جميع الاتصالات آمنة وخالية من الأوساخ أو الحطام.
4. اختبر كاميرا النسخ الاحتياطية: قم بتوصيل الكاميرا مؤقتًا بموصل RCA معروف يعمل. إذا عملت الكاميرا، فإن المشكلة تكمن في الموصل الأصلي.

التشخيص الدقيق سيؤكد المشكلة ويمنع الاستبدالات غير الضرورية.

إزالة موصل RCA التالف

بمجرد أن تتأكد من أن موصل RCA هو المشكلة، يمكنك المتابعة مع إزالته. اتبع هذه الخطوات:

1. حدد مكان الموصل: حدد الموصل الذي يتسبب في المشكلة. يقع عادةً بالقرب من الكاميرا أو الشاشة.
2. افصل الموصل: افصل الموصل برفق، واحرص على عدم إلحاق الضرر بالأسلاك.
3. اقطع الأسلاك: استخدم قاطعات الأسلاك لقص الأسلاك المتصلة بموصل RCA التالف، واترك طولًا كافيًا من الأسلاك للتجريد والاتصال بموصل جديد.
4. حضّر الموصل الجديد: أزل أي لحام قديم أو حطام من الأسلاك وأطراف الموصل الجديد.

إزالة الموصل التالف هي عملية بسيطة تمهد الطريق لتثبيت موصل جديد.

تحضير الأسلاك للموصل الجديد

مع إزالة موصل RCA التالف، حان الوقت لتحضير الأسلاك للموصل الجديد:

1. تجريد العزل: استخدم مقشرات الأسلاك لإزالة حوالي 1/2 بوصة من العزل عن أطراف الأسلاك، مما يكشف عن النوى النحاسية.
2. لف الخيوط: إذا كانت الأسلاك مكونة من خيوط، قم بلف الخيوط برفق معًا لمنعها من التفتح.
3. قصدير الأسلاك: باستخدام كاوي اللحام وأسلاك اللحام، قم بطلاء الأسلاك المكشوفة بطبقة رقيقة من اللحام. هذه العملية، المعروفة بـ ‘التغطية باللحام’، تضمن اتصالًا كهربائيًا أفضل.

بعد ذلك، تأكد من أن الأنابيب التقلصية حراريًا جاهزة للاستخدام.

1. حضّر الأنابيب التقلصية حراريًا: قص قطع صغيرة من الأنابيب التقلصية حراريًا وضعها على الأسلاك.

تحضير الأسلاك بشكل صحيح سيضمن اتصالًا آمنًا وكفؤًا مع الموصل الجديد.

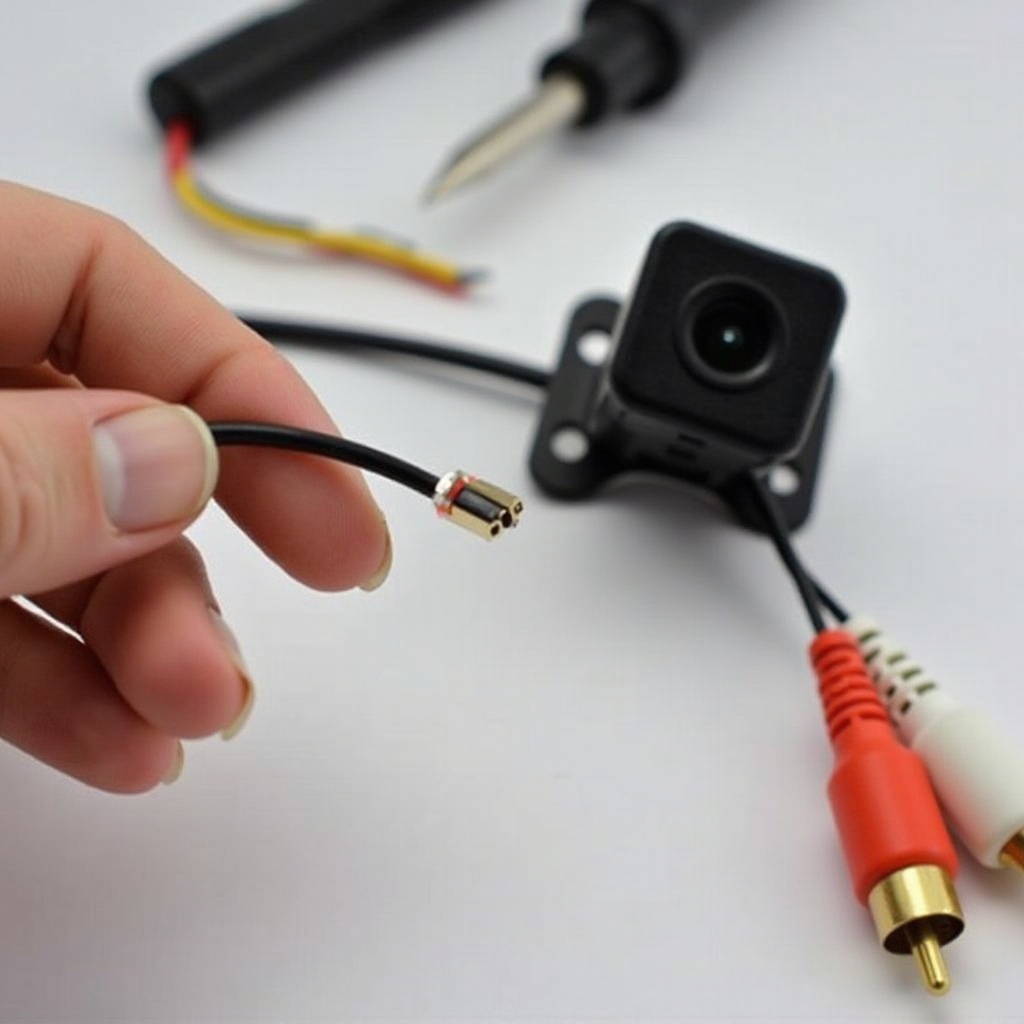

تثبيت موصل RCA الجديد

الآن بعد أن أصبحت الأسلاك جاهزة، يمكنك تثبيت موصل RCA الجديد:

1. وصل الأسلاك: ضع الأسلاك المطلية باللحام على أطراف الموصل الجديد المقابلة. استعن بمخطط توصيل الموصل إذا لزم الأمر.

توصيل الأسلاك بدقة يضمن قاعدة قوية للاتصال.

1. لحام الاتصالات: استخدم كاوي اللحام لتسخين الأطراف وتطبيق اللحام لإنشاء رابطة آمنة بين الأسلاك والموصل.
2. افحص الوصلات: تأكد من أن وصلات اللحام لامعة وخالية من العيوب مثل وصلات اللحام الباردة.
3. طبق الأنابيب التقلصية حراريًا: حرك الأنابيب التقلصية حراريًا فوق الوصلات المحلومة واستخدم مصدر حرارة لتقليص الأنابيب، مما يوفر العزل والحماية.
4. ثبت الموصل: إذا كان الموصل يحتاج إلى التجميع، أعد تجميعه وتأكد من أنه آمن.

مع تثبيت موصل RCA الجديد، أصبحت مستعدًا لاختبار نظام كاميرات النسخ الاحتياطي.

الاختبار واستكشاف الأخطاء وإصلاحها

بعد تثبيت موصل RCA الجديد، من الضروري اختبار النظام للتأكد من عمل كل شيء بشكل صحيح:

1. أعد توصيل البطارية: أعد توصيل بطارية السيارة لاستعادة الطاقة.
2. شغل النظام: شغل نظام كاميرات النسخ الاحتياطي للتحقق من أن تغذية الفيديو تعمل بشكل صحيح.
3. تحقق من الاتصالات: تأكد من أن جميع الاتصالات آمنة ولا يوجد فقدان إشارة متقطع.
4. استكشاف الأخطاء وإصلاحها إذا لزم الأمر: إذا لم تعمل تغذية الفيديو، تحقق مرة أخرى من استمرارية الموصل الجديد باستخدام جهاز متعدد القياسات وتأكد من أن جميع وصلات اللحام ثابتة.

التختبارات تضمن نجاح إصلاحك وأن كاميرا النسخ الاحتياطي تعمل بشكل كامل.

الخاتمة

إصلاح موصل RCA المكسور لكاميرا النسخ الاحتياطي هو مهمة قابلة للإدارة مع الأدوات والمواد والتوجيه الصحيح. باتباع هذا الدليل الشامل، ستستعيد وظيفة كاميرا النسخ الاحتياطي، مما يعزز من أمان السيارة وقابليتها للاستخدام. تذكر دائمًا اتباع الاحتياطات الأمنية وتشخيص المشكلات بدقة قبل متابعة الإصلاحات.

الأسئلة الشائعة

ما هي الأعراض الشائعة التي تشير إلى تلف موصل RCA؟

تشمل الأعراض الشائعة عدم وجود إشارة فيديو من الكاميرا، فقدان الإشارة المتقطع، والأضرار المرئية مثل تلف الأسلاك أو التآكل على الموصل.

هل يمكنني استخدام أي موصل RCA للاستبدال؟

لا، من الضروري استخدام موصل RCA يتناسب مع مواصفات الأصلي لضمان الوظيفة المناسبة والتوافق.

كيف يمكنني منع تلف موصل RCA في المستقبل؟

لتجنب المشاكل المستقبلية، تجنب ثني أو سحب الأسلاك بشكل مفرط، استخدم دعامات تخفيف الحمل، وتأكد من أن الموصلات آمنة ومحمية من الرطوبة والتآكل.
